OBD2 GPS tracker/OBD allarme auto

Descrizione di prodotto

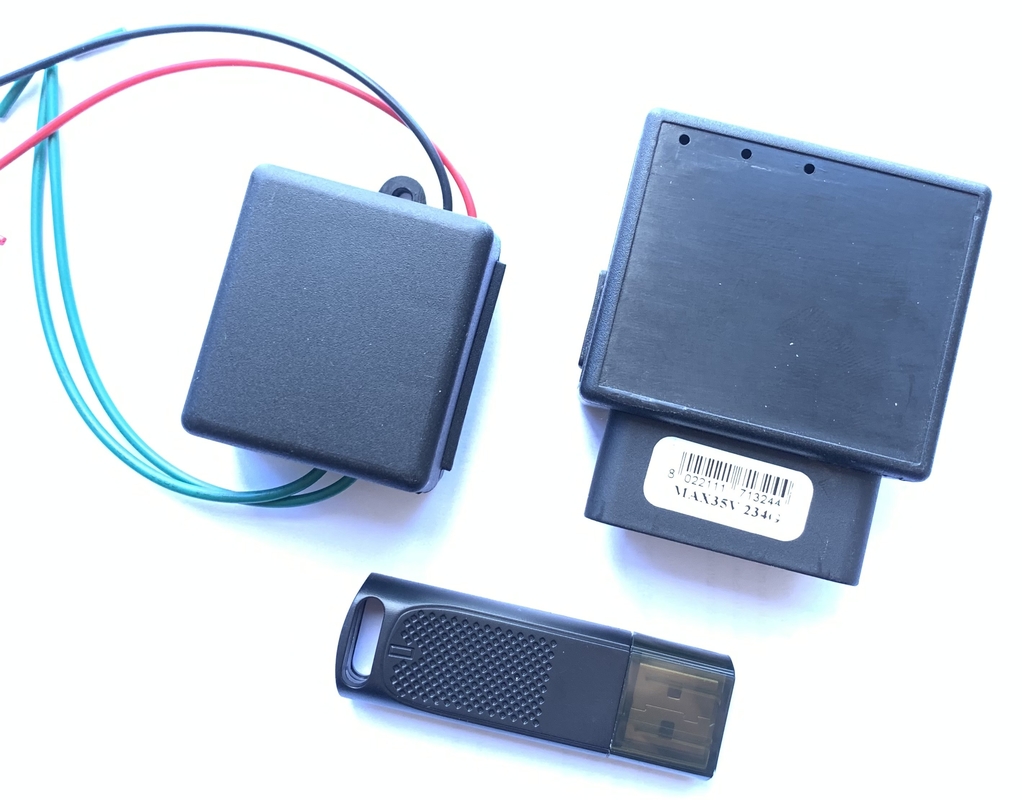

1. Visualizzazione del prodotto

OGT04 è un tipo di prodotto di tracciamento mini GPS del veicolo può essere utilizzato per il tracciamento di auto che con porta OBD. Mini dimensione, antenne integrate, facile da installare e nascosto,può quindi soddisfare le esigenze di tracciamento e sicurezza dei veicoli.

2Applicazioni

Tracciamento in tempo reale dei veicoli  Diagnostica a distanza dei veicoli  Gestione della flotta

3. Caratteristiche e funzioni

* Tracciamento tramite SMS/GPRS (TCP/UDP)

* Plug & Play facile da installare

* Data logger per memorizzare 30.000 waypoint.

* Protezione del veicolo

Una volta che il tracker OBD è scollegato illegalmente, il veicolo non sarà in grado di avviare

* Remote immobilizzare il veicolo

* USB dongle (facoltativo)

Quando il tracker è staccato o non funziona, collegare il dongle USB per continuare a avviare il veicolo

* Rapporto dei codici di errore diagnostici (DTC) (facoltativo)

* interferenza del segnale GSM

* Ascolta in macchina (opzionale)

* allarme di traino/allarme di recinzione geologica/allarme di eccesso di velocità

* Anti-dirottamento

* allarme di frenata/accelerazione

* Bluetooth RFID per riconoscere il conducente legale (facoltativo)

* Supporto del protocollo TCP/MQTT/HTTP

4Supporto al protocollo CAN Bus

ISO 15765-4 (CAN)

ISO 14230-4 (Protocollo sulla parola chiave 2000)

ISO 9141-2 (veicoli asiatici, europei, Chrysler) SAE J1850 VPW (veicoli GM)

SAE J1850 PWM (veicoli Ford)

ISO 15765 ISO 11898 (CAN grezzo)

Protocollo OBD SAE J1939

5. Parametri dell' hardware

Intervallo di tensione di ingresso

10 ̊30 V di corrente continua con protezione da sovratensione e da inversa polarità

Batteria di riserva interna

Batteria Li-Ion da 170 mAh, 3,7 V (0,63 Wh)

Consumo di energia

A 12V < 6,5 mA (ssonno ultra profondo)

A 12 V < 8 mA (sonno profondo)

A 12V < 13 mA (Soggiorno in linea)

a 12 V < 16,3 mA (GPS Sleep)

A 12V < 31 mA (nominale)

Tecnologia delle reti

LTE CAT 1/EGPRS

bande 2G B2/B3/B5/B8

4G LTE Cat 1 bande B1/B2/B3/B4/B5/B8/B12/B13/B18/B19/B20/B25/B26/B27/B28/B66/B85

Trasferimento di dati

LTE: massimo 588Kbps (DL) / massimo 1119Kbps (UL)

GPRS: massimo 107 Kbps (DL) / massimo 85,6 Kbps (UL)

Potenza di trasmissione

Classe 4 per GSM850/900: 23±2 dBm

Classe 1 per GSM1800/1900: 20±2 dBm

Classe 3 per LTE-TDD: 23±2,7 dBm

Classe 3 per LTE-FDD: supporto dati 23±2,7 dBm

SMS (dati di testo/GPRS)

GNSS GPS, GLONASS, GALILEO, BEIDOU, SBAS, QZSS, DGPS, AGPS

Receiver 33 canale di tracciamento 99 canale di acquisizione Sensitività di tracciamento -165 dBM

Accuratezza della posizione < 2,5 m CEP Avvio caldo < 1 s Avvio caldo < 25 s Avvio a freddo < 35 s Velocità accuratezza < 0,1 m/s (errore entro +/- 15%)

Peso

63 g

Dimensioni

67 x 50 x 25 mm (L x P x H)

6. Interfaccia OBD

Data K-Line,

Dati del bus CAN Lettura dei dati Fino a 32 parametri a bordo del veicolo,

protocolli OBD supportati:

ISO 9141-2 (5 baud init, 10,4 kbaud)

ISO 14230-4 KWP (5 baud init, 10,4 kbaud)

ISO 14230-4 KWP (initiazione rapida, 10,4 kbaud)

ISO 15765-4 CAN (11 bit ID, 250 kbaud)

ISO 15765-4 CAN (11 bit ID, 500 kbaud)

ISO 15765-4 CAN (29 bit ID, 250 kbaud)

ISO 15765-4 CAN (29 bit ID, 500 kbaud)

7. connettore OBD di interfaccia

Socket OBDII standard

Port USB 2.0 Micro-USB

Indicazione LED di stato 2 luci LED

slot per schede SIM Micro-SIM

Memoria

32 MB di memoria flash interna
